弊社が取り扱っている製品の寸法規格をご説明します
-
PT0絶縁管
PT0-SH
規格サイズ 標準製作長さ 0.6 × 0.3 200L 0.8 × 0.4 200L 1.0 × 0.5 200L 1.2 × 0.8 1,200L 1.5 × 1.0 1,200L 1.8 × 1.2 1,200L 2.0 × 1.0 1,200L 2.0 × 1.5 1,200L 2.5 × 1.5 1,200L 3.0 × 2.0 1,200L ※上記以外の長さもご相談ください。
PT0-DH
規格サイズ 標準製作長さ 0.8 × 0.2 200L 1.2 × 0.3 1,200L 1.5 × 0.4 1,200L 1.5 × 0.5 1,200L 1.8 × 0.6 1,200L 2.0 × 0.5 1,200L 2.5 × 0.7 1,200L 3.0 × 0.8 1,500L 3.3 × 1.0 1,500L 4.0 × 0.8 1,500L 4.0 × 1.0 1,500L 4.0 × 1.2 1,500L 4.5 × 1.2 1,500L 5.0 × 0.7 1,500L 5.0 × 1.0 1,500L 5.0 × 1.2 1,500L 6.0 × 1.5 1,500L 6.0 × 1.8 1,500L 8.0 × 2.0 1,500L ※上記以外の長さもご相談ください。
PT0-TH
規格サイズ 標準製作長さ 4.5 × 1.2 1,200L ※上記以外の長さもご相談ください。
PT0-WH
規格サイズ 標準製作長さ 1.6 × 0.45 1,200L 2.3 x 0.5 1,200L 2.5 x 0.65 1,200L 2.8 x 0.7 1,200L 3.0 x 0.8 1,500L 3.8 x 0.9 1,500L 4.0 x 0.8 1,500L 4.0 x 1.0 1,500L 4.0 x 1.2 1,500L 4.3 x 0.7 1,500L 4.5 × 1.0 1,500L 4.5 x 1.2 1,500L 4.5 × 1.3 1,500L 5.0 × 0.8 1,500L 5.0 × 1.2 1,500L 5.5 × 1.3 1,500L 6.0 × 1.5 1,500L ※上記以外の長さもご相談ください。
PT0-DE
規格サイズ 標準製作長さ (2.3 × 1.4) × 0.7 1,500L (3.0 × 1.5) × 0.8 1,500L (3.0 × 2.0) × 0.8 1,500L (4.0 × 2.7) × 1.0 1,500L ※上記以外の長さもご相談ください。
絶縁管先端加工
PT0-DH（加工）
規格サイズ（外径×内径） Vカット 凸カット ナナメカット スリット (0.9ｗ×5mm)
(0.95ｗ×5mm)
(1ｗ×3mm)
(1.05ｗ×5mm)
(1.1ｗ×5mm)
(1.2ｗ×5mm)(1.3ｗ×8mm)
(1.4ｗ×8mm)
(1.5ｗ×2mm)(1.5ｗ×10mm)
(2ｗ×5mm)1.2 × 0.3 X X X X X X 1.5 × 0.4 X X X X X X 2.5 × 0.7 ○ ○ ○ ○ X X 3.0 x 0.8 ○ ○ ○ ○ ○ X 4.0 x 0.8 ○ ○ ○ ○ ○ ○ 4.0 x 1.0 ○ ○ ○ ○ ○ ○ 4.0 x 1.2 ○ ○ ○ ○ ○ ○ 5.0 x 0.7 X X ○ ○ ○ ○ 5.0 x 1.2 X X ○ ○ ○ ○ 6.0 x 1.5 X X ○ ○ ○ ○
PT0-WH（加工）
規格サイズ（外径×内径） Vカット 凸カット ナナメカット スリット (1ｗ×3mm)
(1ｗ×5mm)2.8 x 0.7 ○ ○ ○ ○ 3.0 x 0.8 ○ ○ ○ ○ 4.0 x 0.8 ○ ○ ○ ○ 4.0 x 1.0 ○ ○ ○ ○ 4.0 x 1.2 ○ ○ ○ ○ 4.5 x 1.0 X X ○ ○ 4.5 x 1.2 X X ○ ○ 5.5 x 1.3 X X ○ ○ PT0-DE（加工）
規格サイズ（外径×内径） Vカット 凸カット ナナメカット スリット (0.9ｗ×5mm) （2.3 x 1.4） x 0.7 ○ X ○ 逆スリットのみ可 （3.0 x 1.5） x 0.8 ○ X ○ 逆スリットのみ可 （3.0 x 2.0） x 0.8 ○ X ○ 逆スリットのみ可 （4.0 x 2.7） x 1.0 ○ X ○ 逆スリットのみ可 -
PT0特殊絶縁管
PT0-3H
規格サイズ 備考 6.0 × 3.1 × 0.6 写真①
PT0-4H
規格サイズ 備考 3.2 × 0.95 × 0.5 写真②
3.6 × 0.95 × 0.5 写真③
3.8 × 0.7 写真④
5.0 × 0.8 写真⑤
PT0-5H
規格サイズ 備考 7.5 × 2.7 × 1.2 写真⑥
PT0-6H
規格サイズ 備考 4.0 × 0.4 写真⑦ ※在庫品限り
4.5 × 1.0 写真⑧
5.0 × 0.8 写真⑨
6.5 × 2.3 × 0.9 写真⑩
PT0-7H
規格サイズ 備考 2.0 × 0.3 写真⑪ ※在庫品限り
PT0-8H
規格サイズ 備考 4.2 × 0.6 写真⑫ ※在庫品限り
9.5 × 0.7 写真⑬
-
PT0保護管
PT0-HG
規格サイズ 標準製作長さ 3.0 × 1.7 1,500L 4.0 × 2.0 1,500L 4.0 × 2.4 1,500L 5.0 × 3.0 1,500L 6.0 × 3.0 2,000L 6.0 × 4.0 2,000L 6.5 × 4.8 2,000L 8.0 × 5.0 2,000L 9.0 × 6.0 2,000L 10.0 × 6.0 2,000L 12.0 × 8.0 2,000L 13.0 × 9.0 2,000L 15.0 × 11.0 2,000L 17.0 × 13.0 2,000L 20.0 × 15.0 2,000L 20.0 × 16.0 2,000L 21.0 × 16.0 2,000L 24.0 × 18.0 2,000L 25.0 × 20.0 2,000L ※上記以外の長さもご相談ください。
PT0-HG（肉厚保護管）
規格サイズ 標準製作長さ 8.0 × 3.0 1,200L 12.0 × 4.0 1,200L 13.0 × 5.0 1,200L 15.0 × 6.0 1,200L 17.0 × 8.0 1,200L 20.0 × 8.0 1,200L 21.0 × 9.0 1,200L 21.0 × 13.0 1,200L 24.0 × 10.0 1,200L ※上記以外の長さもご相談ください。
PT0-HG（特殊保護管）
規格サイズ 標準製作長さ 4.0 × 3.0 150L ※上記以外の長さもご相談ください。
-

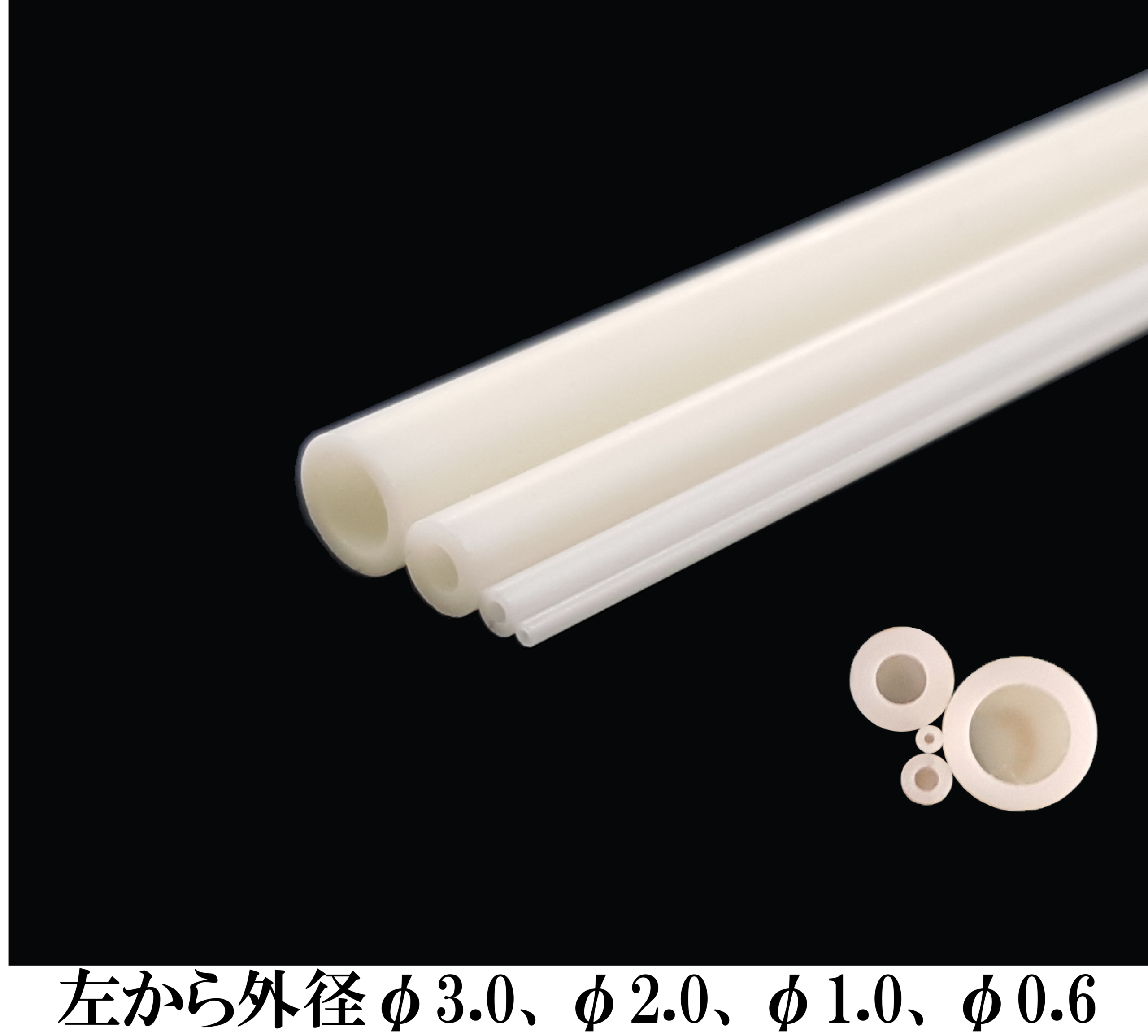

PT0チューブ
PT0-SH（φ3.0〜φ16.0）
規格サイズ 標準製作長さ 3.0 × 0.5 1,500L 3.0 × 1.0 1,500L 3.0 × 1.5 1,500L 3.0 × 1.7 1,500L 4.0 × 1.0 1,500L 4.0 × 2.0 1,500L 4.0 × 2.4 1,500L 4.0 × 3.0 1,500L 4.5 × 3.1 1,500L 5.0 × 3.0 1,500L 5.0 × 4.0 1,500L 6.0 × 3.0 2,000L 6.0 × 4.0 2,000L 7.0 × 2.0 1,500L 7.0 × 3.0 2,000L 7.0 × 4.0 2,000L 7.0 × 5.0 2,000L 8.0 × 3.0 2,000L 8.0 × 5.0 2,000L 9.0 × 5.0 2,000L 9.0 × 6.0 2,000L 9.0 × 6.5 2,000L 10.0 × 4.0 2,000L 10.0 × 5.0 2,000L 10.0 × 6.0 2,000L 10.0 × 7.0 2,000L 11.0 × 6.0 2,000L 11.0 × 7.0 2,000L 12.0 × 4.0 2,000L 12.0 × 5.0 2,000L 12.0 × 7.0 2,000L 12.0 × 8.0 2,000L 13.0 × 5.0 2,000L 13.0 × 9.0 2,000L 14.0 × 9.0 2,000L 14.0 × 10.0 2,000L 15.0 × 4.0 2,000L 15.0 × 6.0 2,000L 15.0 × 7.0 2,000L 15.0 × 8.0 2,000L 15.0 × 10.0 2,000L 15.0 × 11.0 2,000L 16.0 × 10.0 2,000L 16.0 × 12.0 2,000L ※上記以外の長さもご相談ください。
PT0-SH（φ17.0〜φ41.0）
規格サイズ 標準製作長さ 17.0 × 8.0 2,000L 17.0 × 10.0 2,000L 17.0 × 12.0 2,000L 17.0 × 13.0 2,000L 19.0 × 14.0 2,000L 20.0 × 8.0 1,200L 20.0 × 10.0 2,000L 20.0 × 13.0 2,000L 20.0 × 15.0 2,000L 20.0 × 16.0 2,000L 21.0 × 9.0 1,200L 21.0 × 13.0 2,000L 21.0 × 14.0 2,000L 21.0 × 16.0 2,000L 22.0 × 10.0 1,200L 22.0 × 13.0 2,000L 22.0 × 17.0 2,000L 24.0 × 10.0 1,200L 24.0 × 18.0 2,000L 25.0 × 9.0 1,200L 25.0 × 10.0 1,200L 25.0 × 13.0 1,200L 25.0 × 16.0 2,000L 25.0 × 18.0 2,000L 25.0 × 20.0 2,000L 26.0 × 10.0 1,200L 26.0 × 20.0 2,000L 28.0 × 18.0 2,000L 28.0 × 22.0 2,000L 30.0 × 10.0 1,200L 30.0 × 20.0 2,000L 30.0 × 22.0 2,000L 30.0 × 24.0 2,000L 32.0 × 16.0 1,200L 32.0 × 26.0 2,000L 33.0 × 19.0 1,200L 35.0 × 16.0 1,200L 35.0 × 25.0 2,000L 35.0 × 28.0 2,000L 37.0 × 30.0 2,000L 38.0 × 28.0 1,200L 38.0 × 30.0 1,200L 40.0 × 20.0 1,200L 40.0 × 28.0 2,000L 40.0 × 30.0 2,000L 40.0 × 32.0 2,000L 40.0 × 33.0 2,000L ※上記以外の長さもご相談ください。
PT0-SH（φ42.0〜φ80.0）
規格サイズ 標準製作長さ 42.0 × 34.0 2,000L 42.0 × 35.0 2,000L 43.0 × 36.0 2,000L 44.0 × 33.5 2,000L 45.0 × 35.0 2,000L 45.0 × 37.0 2,000L 45.0 × 38.0 2,000L 46.0 × 38.0 2,000L 48.0 × 40.0 2,000L 50.0 × 30.0 2,000L 50.0 × 33.0 2,000L 50.0 × 40.0 2,000L 50.0 × 42.0 2,000L 52.0 × 42.0 2,000L 55.0 × 45.0 2,000L 55.0 × 47.0 2,000L 56.0 × 44.0 2,000L 58.0 × 48.0 2,000L 60.0 × 40.0 2,000L 60.0 × 50.0 2,000L 60.0 × 52.0 2,000L 62.0 × 50.0 2,000L 65.0 × 45.0 2,000L 65.0 × 50.0 2,000L 65.0 × 55.0 2,000L 66.0 × 54.0 2,000L 70.0 × 60.0 2,000L 75.0 × 65.0 1,500L 80.0 × 70.0 1,500L ※上記以外の長さもご相談ください。
-
PT0パイプ
PT0-SH（φ0.8〜φ7.8）
規格サイズ 標準製作長さ 0.8 × 0.2 400L 0.8 × 0.3 400L 1.0 × 0.6 400L 1.2 × 0.7 400L 1.3 × 0.6 400L 1.5 × 0.3 1,000L 1.5 × 0.6 1,000L 1.5 × 0.7 1,000L 2.0 × 0.8 1,000L 2.0 × 1.1 1,000L 2.0 × 1.2 1,000L 2.5 × 1.2 1,000L 2.6 × 0.8 1,000L 2.7 × 0.75 1,000L 3.0 × 0.8 1,500L 3.0 × 1.2 1,500L 3.2 × 0.35 1,500L 3.2 × 0.45 1,500L 3.2 × 1.4 1,500L 3.5 × 1.3 1,500L 3.8 × 1.6 1,500L 3.9 × 2.8 1,500L 4.5 × 1.2 1,500L 4.5 × 1.5 1,500L 5.3 × 1.7 1,500L 5.3 × 2.1 1,500L 5.3 × 3.2 1,500L 5.3 × 3.3 1,500L 5.5 × 1.5 1,500L 5.5 × 2.0 1,500L 5.5 × 3.3 1,500L 5.5 × 3.9 1,500L 6.0 × 3.7 1,500L 6.0 × 4.4 1,500L 6.2 × 4.6 1,500L 6.3 × 4.2 1,500L 6.5 × 1.0 1,500L 6.5 × 2.0 1,500L 6.5 × 3.3 1,500L 6.5 × 4.8 1,500L 7.0 × 0.9 1,500L 7.0 × 3.8 1,500L 7.0 × 4.2 1,500L 7.3 × 1.25 1,500L 7.8 × 4.7 1,500L ※上記以外の長さもご相談ください。
PT0-SH（φ8.0〜25.0）
規格サイズ 標準製作長さ 8.0 × 2.7 1,500L 8.0 × 4.5 1,500L 8.4 × 5.3 1,500L 8.5 × 1.5 1,500L 8.5 × 2.1 1,500L 8.5 × 3.3 1,500L 8.5 × 4.0 1,500L 8.5 × 5.5 1,500L 8.8 × 1.25 1,500L 9.5 × 1.4 1,500L 9.5 × 1.6 1,500L 9.5 × 2.8 1,500L 10.0 × 3.2 1,500L 10.0 × 3.3 1,500L 10.0 × 3.4 1,500L 10.0 × 4.2 1,500L 10.5 × 2.5 1,500L 10.5 × 4.5 1,500L 10.5 × 6.5 1,500L 11.0 × 3.3 1,500L 12.0 × 2.0 1,500L 12.0 × 2.2 1,500L 12.0 × 2.3 1,500L 12.0 × 3.2 1,500L 12.0 × 3.5 1,500L 12.0 × 8.8 1,500L 12.5 × 3.5 1,500L 12.5 × 4.5 1,500L 12.5 × 6.0 1,500L 12.5 × 6.5 1,500L 12.5 × 7.0 1,500L 12.5 × 8.5 1,500L 12.5 × 9.5 1,500L 13.0 × 3.0 1,500L 13.0 × 9.5 1,500L 13.5 × 8.5 1,500L 13.5 × 9.5 1,500L 14.0 × 9.8 1,500L 14.0 × 10.5 1,500L 14.5 × 4.5 1,500L 16.5 × 6.5 1,500L 17.0 × 12.5 1,500L 17.5 × 11.5 1,500L 18.5 × 6.5 1,500L 18.5 × 9.0 1,500L 19.5 × 13.8 1,500L 20.0 × 3.0 1,500L 20.0 × 12.5 1,500L 21.0 × 5.0 1,500L 21.0 × 6.5 1,500L 21.0 × 11.5 1,500L 21.0 × 16.5 1,500L 25.0 × 12.5 1,500L ※上記以外の長さもご相談ください。
PT0-SH（特）
規格サイズ 標準製作長さ 2.6 × 1.0 200L 4.5 × 2.2 1,500L 6.5 × 3.2 1,500L 8.5 × 4.2 1,500L 10.5 × 5.2 1,500L 12.5 × 6.2 1,500L 13.2 × 9.5 1,500L 16.5 × 8.2 1,500L ※上記以外の長さもご相談ください。
PT0-SH（薄肉パイプ）
規格サイズ 標準製作長さ 9.0 × 7.0 1,500L 11.0 × 9.0 1,500L ※上記以外の長さもご相談ください。
-
PT0シャフト
PT0-SFT
規格サイズ 標準製作長さ 0.5 400L 0.6 400L 0.8 400L 1.0 400L 1.2 600L 1.5 600L 1.8 600L 2.0 1,500L 2.3 1,500L 2.5 1,500L 2.7 1,500L 3.0 1,500L 3.2 1,500L 3.5 1,500L 3.8 1,500L 4.0 1,500L 4.2 1,500L 4.5 1,500L 5.0 1,500L 5.3 1,500L 5.5 1,500L 6.0 1,500L 6.5 1,500L 7.0 1,500L 7.5 1,500L 8.0 1,500L 8.5 1,500L 9.0 1,500L 9.5 1,500L 10.0 1,500L 10.5 1,500L 11.0 1,500L 11.5 1,500L 12.0 1,500L 12.5 1,500L 13.0 1,500L 13.5 1,500L 14.0 1,500L 14.5 1,500L 15.0 1,500L 16.0 1,500L 16.5 1,500L 18.5 1,500L 20.0 1,500L 21.0 1,500L 23.0 1,500L 26.0 1,500L ※上記以外の長さもご相談ください。
-
ＰＴＣシャフト
PTC-SFT（CIP+グリーン加工）
規格サイズ 標準製作長さ 28.0 200L 30.0 200L 32.0 200L 35.0 200L 40.0 200L 42.0 200L 45.0 200L 50.0 200L 70.0 200L ※上記以外の長さもご相談ください。
-
PT0角シャフト
PT0-KST
規格サイズ 標準製作長さ □10.5 850L ※上記以外の長さもご相談ください。
-
R碍子
ステアタイトR碍子
No. 規格サイズ 最小ロット 1 3.2 x 1.4 x 3.2 １kg 入 / 袋 2 4.2 x 1.7 x 4.2 １kg 入 / 袋 3 5.1 x 2.3 x 5.1 １kg 入 / 袋 4 6.7 x 2.9 x 6.7 １kg 入 / 袋 5 8.2 x 3.6 x 8.2 １kg 入 / 袋 6 10.0 x 3.9 x 10.0 １kg 入 / 袋 7 11.0 x 4.4 x 11.0 １kg 入 / 袋 8 12.7 x 5.5 x 12.7 １kg 入 / 袋 10 12.7 x 6.3 x 12.7 １kg 入 / 袋 RT0-R 碍子
No. 規格サイズ 最小ロット 0 2.1 x 0.8 x 2.0 2,000個 入 / 袋 1 3.2 x 1.4 x 3.2 2,000個 入 / 袋 2 4.2 x 1.7 x 4.2 2,000個 入 / 袋 3 5.1 x 2.3 x 5.1 1,000個 入 / 袋 4 6.0 x 3.0 x 6.0 1,000個 入 / 袋 5 7.0 x 3.8 x 7.0 500個 入 / 袋 7 10.0 x 5.0 x 10.0 200個 入 / 袋
-
PSZシャフト
PSZ-SFT
規格サイズ 標準製作長さ 1.0 100L 1.5 100L 2.0 100L 2.5 100L 3.0 100L 3.5 100L 4.0 100L 4.5 100L 5.0 100L 5.5 100L 6.0 100L 6.5 100L 7.0 100L 8.0 100L 9.0 100L 10.0 100L 11.0 100L 12.0 100L 13.0 100L 14.0 100L 15.0 100L 19.5 100L 25.0 100L ※上記以外の長さもご相談ください。
-
PTCプレート
PTC-SP
規格サイズ □210 × 4t □210 × 6t □210 × 8t □210 × 10t □210 × 12t □210 × 14t □210 × 16t □210 × 18t □210 × 21t □210 × 23t □210 × 26t □210 × 29t 125w × 250L × 2t 125w × 250L × 4t 125w × 250L × 7t 125w × 250L × 13t 125w × 250L × 17t 125w × 250L × 21t -
PSZプレート
PSZ-SP
規格サイズ □200 × 3t □200 × 5t □200 × 7t □200 × 9t □200 × 11t □200 × 13.5t □200 × 16t □200 × 18.5t □200 × 21t □200 × 24t 120w × 240L × 3t 120w × 240L × 5t 120w × 240L × 8t 120w × 240L × 11t 120w × 240L × 16t 120w × 240L × 21t -
炭化珪素プレート
炭化珪素プレート
規格サイズ □100 × 4t □100 × 7t □100 × 11t □100 × 16t □100 × 21t -
窒化珪素プレート
窒化珪素プレート
規格サイズ □100 × 4t □100 × 7t □100 × 11t □100 × 16t □100 × 21t -
窒化アルミプレート
窒化アルミプレート
規格サイズ □100 × 4t □100 × 7t □100 × 11t □100 × 16t □100 × 21t -
PT1保護管
PT1-HG
規格サイズ 標準製作長さ 5.0 × 3.0 1,500L 6.0 × 4.0 2,500L 8.0 × 5.0 2,500L 10.0 × 6.0 2,500L 10.0 × 7.0 2,500L 13.0 × 9.0 2,500L 15.0 × 11.0 2,500L 17.0 × 13.0 2,500L 21.0 × 16.0 2,500L 25.0 × 20.0 2,000L 30.0 × 24.0 2,000L ※上記以外の長さもご相談ください。
-
PT1チューブ
PT1-SH
規格サイズ 標準製作長さ 5.0 × 3.0 1,500L 6.0 × 3.0 1,500L 6.0 × 4.0 2,500L 8.0 × 5.0 2,500L 10.0 × 6.0 2,500L 10.0 × 7.0 2,500L 12.0 × 8.0 2,500L 13.0 × 9.0 2,500L 15.0 × 11.0 2,500L 17.0 × 13.0 2,500L 21.0 × 16.0 2,500L 23.0 × 18.0 2,000L 25.0 × 20.0 2,500L 28.0 × 22.0 2,500L 30.0 × 24.0 2,500L 32.0 × 26.0 2,500L 35.0 × 25.0 2,500L 35.5 × 28.0 2,500L 37.0 × 30.0 2,500L 40.0 × 30.0 2,500L 40.0 × 32.0 2,500L 42.0 × 34.0 2,500L 42.0 × 35.0 2,500L 45.0 × 35.0 2,500L 45.0 × 37.0 2,500L 48.0 × 40.0 2,500L 50.0 × 40.0 2,500L 50.0 × 42.0 2,500L 60.0 × 50.0 2,500L 60.0 × 52.0 2,500L 65.0 × 55.0 2,500L 70.0 × 60.0 2,000L 80.0 × 70.0 2,000L 90.0 × 80.0 2,000L 100.0 × 85.0 1,200L 110.0 × 95.0 1,200L 120.0 × 105.0 1,200L ※上記以外の長さもご相談ください。
※「PT1 チューブ(PT1-SH)」と「KT2 チューブ(KT2-SH）」は、
RHK 用の搬送ローラー(SHR) の対応も可能ですので、ご相談ください。 -
PT1シャフト
PT1-SFT（在庫品限り）
規格サイズ 10 13 15 19 20 25 30 40 -
KT2チューブ
KT2-SH
規格サイズ 標準製作長さ 15.0 × 11.0 2,500L 17.0 × 13.0 2,500L 21.0 × 16.0 2,500L 25.0 × 20.0 2,500L 28.0 × 20.0 2,500L 28.0 × 22.0 2,500L 30.0 × 20.0 2,500L 30.0 × 24.0 2,500L 32.0 × 26.0 2,500L 35.0 × 28.0 2,500L 35.5 × 28.0 2,500L 37.0 × 30.0 2,500L 38.0 × 28.0 2,500L 42.0 × 34.0 2,500L 50.0 × 42.0 2,500L 60.0 × 52.0 2,500L 70.0 × 60.0 2,500L 77.0 × 66.0 2,000L 80.0 × 70.0 2,000L 90.0 × 80.0 2,000L 100.0 × 85.0 1,200L 120.0 × 105.0 1,200L ※上記以外の長さもご相談ください。
※「PT1 チューブ (PT1-SH)」と「KT2 チューブ (KT2-SH）」は、
RHK 用の搬送ローラー (SHR) の対応も可能ですので、ご相談ください。
